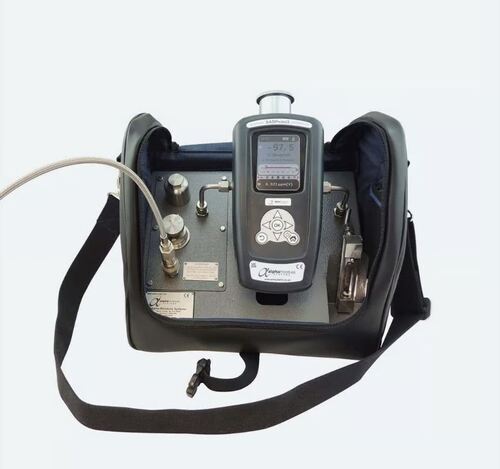

[PSS - 휴대용 샘플 시스템 (Portable Sample System)]

휴대용 노점 유량계(노점계)용 가압 가스 샘플의 사전 처리를 위한 시스템

SADPmini2, SADPmini2-Ex, SADPmini, SADPminiEx와 함께 사용할 수 있도록 가압 가스 샘플(최대 200barg, 자세한 내용은 사양 참조)을 처리하도록 설계되었습니다.

샘플을 연결하고 기기를 통과하는 압력과 유량을 조절하기만 하면 신속하게 노점을 측정할 수 있습니다.

이 휴대용 샘플 시스템은 에너지를 저장하는 부품이나 잠재적인 점화원이 없으므로, SADPmini-Ex 또는 SADPmini2-Ex와 함께 위험 환경에서도 안전하게 사용할 수 있습니다.

소형 - 휴대용 - 경량

견고함 - 사용 편의성

[특징]

• 견고한 스테인리스 스틸 섀시 및 316 스테인리스 스틸 재질의 모든 접액부

• 간편한 기기 도킹 구조

• 스웨즈락(Swagelok) 퀵 커넥트 옵션

• 일체형 샘플 유량 표시기

• 카트리지 교체가 용이한 옵션형 입자 필터

• 운반이 용이한 가벼운 무게

• 옵션형 2m 스테인리스 스틸 편조 샘플 호스

[적용 분야 (Applications)]

• 천연가스 생산 및 공급

• 석유화학 생산

• 발전 및 전력 공급

• 산업 공정 가스

• 실험실 및 연구

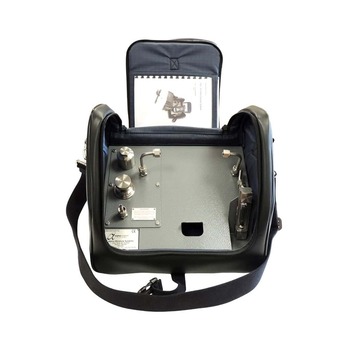

[PSS 휴대용 샘플 시스템 상세 정보]

• 견고한 폼 패딩 휴대용 케이스

• 기기 부착용 피팅

• SADPmini2 노점계

• 사용 설명서 보관용 포켓

• 일체형 유량 표시기

• 더블 토글 지퍼

• 샘플 튜브 보관용 포켓

• 옵션형 입자 필터

• 레귤레이터(압력 조정기) 또는 니들 밸브

• 다양한 흡입구 연결부 선택 가능

• 조절 가능한 보안 플랩 래치

• 핸드 스트랩 및 조절 가능한 숄더 스트랩

• 스테인리스 스틸 섀시

[크기]

• 깊이 : 245mm

• 너비 : 315mm

• 높이 : 270mm

[사양]

• 샘플 시스템 재질 : 접액부 316 스테인리스 스틸, 섀시 304 스테인리스 스틸.

• 흡입구 연결부 : 퀵 커넥트 또는 컴프레션 피팅(압착 피팅) 중 선택.

• 일체형 유량 표시기 : 0 - 20 Litres/min

• 샘플 호스(옵션) : 2미터, 고급 편조 스테인리스 스틸 PTFE 튜브.

• 레귤레이터(압력 조정기) 압력 제한 : 최대 200barg

• 니들 밸브 압력 제한 : 최대 10barg

• 휴대용 가방

재질 : 고품질 정전기 방지 패딩 비닐
핸드/숄더 스트랩 : 편조 면
금속 버클 : 니켈 도금

보증 : 제조 결함 및 부품 하자 발생 시 2년.
전체 무게 : 모든 옵션을 포함하고 SADPmini2를 장착한 기준 5.2kg (11.5lbs).
본체 무게 : SADPmini2를 장착하지 않은 무게 (모든 옵션 장착 기준) 3.75kg (8.3lbs).
외형 크기 : 높이 270 x 너비 315 x 깊이 245mm.

[주문 부품 코드 조합 (PSS - [1] - [2] - [3] - [4])]

• [1] 압력 조절 방식 : 압력 레귤레이터(최대 200barg) [R] / 니들 밸브(최대 10barg) [V]

• [2] 필터 유무 : 필터 유닛 [F] / 필터 없음 [C]

• [3] 커넥터 종류 : 수형(Male) 퀵 커넥터 [Q] / 튜브 피팅 [T]

• [4] 호스 구성 : 암형(Female) 퀵 커넥터가 포함된 2m 편조 호스 [H] / 암형(Female) 퀵 커넥터만 포함 [Q] / 커넥터 없음 [N]

주의 : PSS는 시스템 섀시, 기기 연결용 벌크헤드 커넥터 2개 및 배관, 유량 표시기, 기기 배출구 벌크헤드 연결용 배관으로 구성됩니다. 정전기 방지 휴대용 케이스가 포함되어 있습니다.

[주문 예시]

압력 레귤레이터 [R], 필터 유닛 [F], 퀵 커넥터 [Q] 및 암형 퀵 커넥터가 포함된 2m 편조 샘플 호스 [H]가 적용된 샘플 시스템.

주문 부품 번호 : PSS - R - F - Q - H
