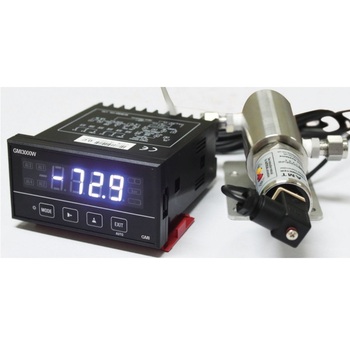

GMI3000 AMT 1채널 온라인 노점계

​

• 광범위한 측정 범위 : -120 ℃ to +20 ℃ Dew point.

​

• 센서에 맞는 측정 단위 선택 : °C Dew point & °F Dew point, ppm(v), ppb(v), g/m3 or lbs/MMSCF.

​

• 전원 : AC 85 ~ 265, 45 ~ 65Hz.

​

• 아날로그 신호출력 : Linear 4-20mA output Signal.

​

• 알람 경보 신호 출력 : 릴레이 신호출력 2개.

​

• 자동 교정기능 내장 : 센서에 “AUTOCAL” 교정기능 있음.

​

• 빠른 응답시간 : 장기간의 안정성, 온도 보상.

​

• 지시계 전면 보호 : IP65 / NEMA4 Weatherproof Protection.

​

• 센서용 전원 : 24vdc 지시계에서 공급.

​

• 센서 크기 : 센서의 크기가 작음.

​

• 선택사양 : RS485 또는 ModBus 인터페이스 통신.

​

​

[제품 상세 설명]

​

GMI3000 AMT 1채널 온라인 노점계는 공정상의 가스나 건조 압축 공기에 있는 극미량의 수분량을 측정할 수 있도록 만들어진 초정밀 노점계입니다.

​

GMI3000 지시계는 1/8 DIN 규격의 판넬 마운팅 타입이며, 여기에 높은 측정 정밀도를 유지하는 센서인 AMT 을 연결해서 사용합니다.

​

모델 GMI3000-AMT 노점계는 다양한 측정 범위 중에서 한가지로 설정 되어 제공 되며 장기간 문제없이 안정적으로 아주 민감하게 작동합니다.

​

이 제품은 감도, 재현성, 응답시간 등이 매우 뛰어납니다.

​

각 센서 속에 내장된 집적회로는 교정 값을 그 자체 메모리에 저장하며, 그래서 센서를 분석기에 관계없이 현장에서 교환 할 수가 있습니다.

​

센서는 전체 측정 범위 내에서 편차가 ±2°C D/P 이내가 되게 교정 되며 국제 수분 표준 규격에 따르는 교정 성적서가 제공됩니다.

​

모델 GMI3000-AMT에는 또한 “AUTOCAL” 기능이 있어 현장에서 특별한 장비의 추가 없이도 교정을 할 수 있는 특징이 있습니다.

​

우발적인 또는 허가되지 않은 사람의 오작동을 방지하기 위한 간단한 키 패드 잠금 기능이 있습니다.

​

분석기와 센서 사이의 거리는 1000m 까지도 가능하며 한 쌍의 트위스트 케이블로 연결하여 사용 할 수가 있습니다.

​

Model GMI3000-AMT Dew point Hygrometer 는 사용자의 사양에 맞춰 설정이 되서 제공 되며 기본적으로 센서 케이블 2 m, 사용자 매뉴얼 등이 함께 제공됩니다.

​

필요 시에는 보다 안정적인 측정을 위한 샘플 시스템도 공급할 수가 있습니다.

​

​

[GMI3000-AMT 지시계 사양서]

​

• 외 함 : 1/8 DIN panel mounting ABS case.

​

• 화 면 : 4 digit, LED indicator.

​

• 공장설정 표시단위 : ℃, ℉, ppm(v), ppb(v), g/m3 or lbs/MMSCF 중 한 개.

​

• 전 원 : 85~265 VAC, 45/65Hz, 10 VA.

​

• 출력신호 : Linear 4 to 20mA, Maximum load 600Ω.

​

• 센서전원 제공 : DC 24 V, 30mA.

​

• 알람 릴레이 : 프로그램 가능한 2 개의, Normal open. Nomal close.

​

• 경보 알림 표시 : 전면부에 AL1 & AL2 LED 로 표시.

​

• 인터페이스 (선택사양) : RS485 or ModBus.

​

• 무 게 : 250 g.

​

• 분해능 : 16 bit A/D CONVERTER.

​

• 크 기 : 99(W) * 51(H) * 112(D) mm.

​

• 판넬 컷팅크기 : 92(W)*45(H) mm.

​

​

​

[센서사양 & 일반사양]

​

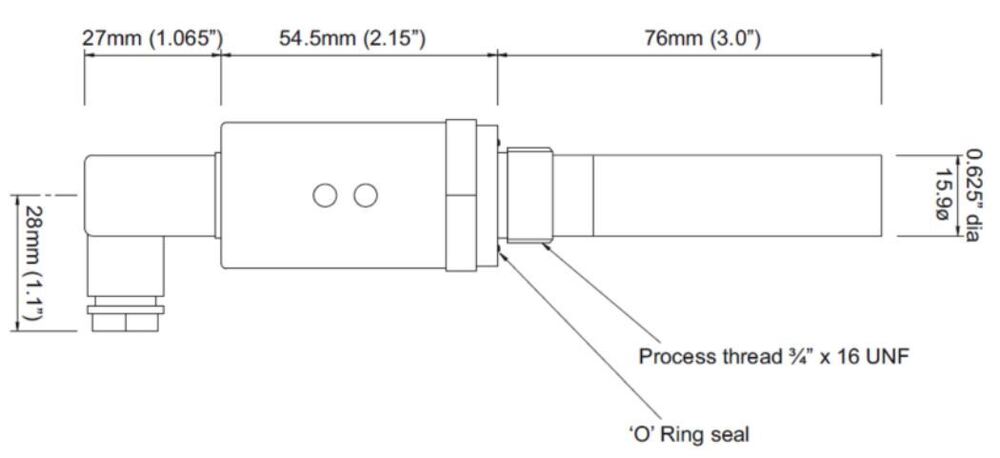

• 센서 모델 : AMT.

​

• 측정원리 : Ultra High Capacitance - Aluminium Oxide Type.

​

• 정확도 : ± 2°C dew point (NPL / NIST traceable for range -90°C to +20°C).

​

• AUTOCAL : 현장교정 / Span 점검 장치. 2개의 버튼스위치로 조작.

​

• 트랜스미터 외 함 재질 : 316 Stainless steel body with size C, DIN EN 175301 connector.

​

• 센서 보호 : 316 Sintered stainless steel filter - 50 micron.

​

• 작동 압력 : From 1kPa (0.01 bar A) to Maximum 35,000kPa (350 bar A).

​

• 샘플유량 : 분당 2 to 5 standard liters. Max : 25 liters/min.

​

• 방수등급 : IP66 / NEMA4X when Connector mated to Transmitter.

​

• 무 게 : Transmitter and connector - 175grams.

​

• 케이블 : 2 m 2 core 케이블 표준 제공, 공칭직경 3.4mm, 92ohms/km at 20ºC.

​

• 온도계수 : Transmitter temperature compensated for operating range.

​

• 재현성 : Better than ±0.3ºC dew point.

​

• 공장 교정 : Supplied with Certificate of Calibration traceable to NPL / NIST.

​

• 작동온도 : -20°C to +60°C.

​

• 보관온도 : -20°C to +70°C.

​

• 기계적 보증 기간 : 24 months, 사용자 과실에 의한 물리적인 파손은 제외.

​

• 교정 및 센서 보증기간 : 12 months (부식성가스나 사용자 과실에 따른 손상은 제외).

​

• 샘플가스 연결 구 : Inlet & outlet both 1/8” NPTF.

​

• 파이프 피팅 : 2 x Swagelok® male pipe fittings. (1/4”, 1/8” or 6mm OD – inlet / outlet fitting size).

​

• 제조사 : ALPHA MOISTURE SYSTEMS (영국).

​

​

​

[측정범위 모델 상세]

​

• SDC : -100°C to +20°C dew point.

​

• LDC : -120°C to +20°C dew point.

​

• HDC : -65°C to +20°C dew point.

​

• SPX : 1 to 1000 ppm (v) 1ppm resolution.

​

• MPX : 0.1 to 100.0 ppm (v) 0.1ppm resolution.

​

• LPX : 0.01 to 10.00 ppm (v) 0.01ppm resolution.

​

• PBX : 1 to 1000 ppb (v) 1ppb resolution.
